Untertisch Nietsetzgeräte DZ 120 - 220 - 320

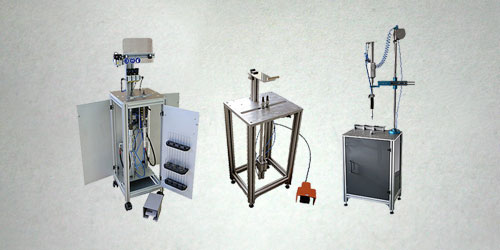

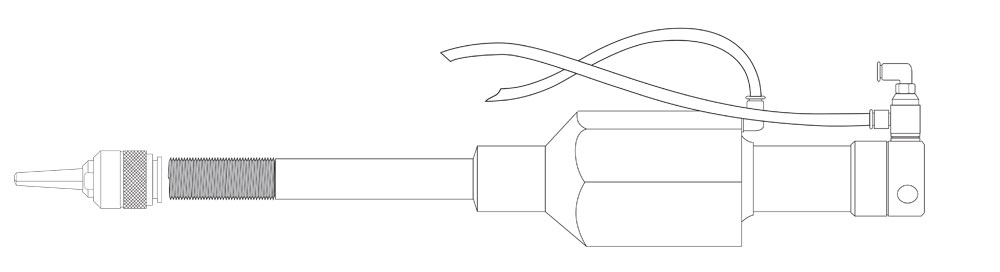

MTG-Untertisch-Nietanlagen können – je nach Modell – mit bis zu 6 Nietmodulen bestückt werden, die in einem Arbeitstakt über eine Fußventilsteuerung gleichzeitig die Magazinniete in das Bauteil setzen.
Bei Bedarf kann jedes Nietmodul im Einzelbetrieb ein-gesetzt werden. Die Zu- bzw. Abschaltung erfolgt über Pneumatikventile.
Der Abstand zwischen den Nietmodulen kann stufenlos verstellt werden, so dass verschiedene Applikationen auf der gleichen Anlage gefahren werden können.
Auf Wunsch fertigen wir die an das jeweilige Bauteil angepassten Nietvorrichtungen und integrieren diese in Ihre Untertisch-Nietanlage.
Untertisch-Magazinnietanlagen (Leistungsdaten je Modul) |
|
DZ 120 (121) |
DZ 220 (221) |
DZ 320 (321) |
Betriebsdruck |
6-8 bar |
6-8 bar |
6-8 bar |
Zugkraft (6 bar) |
2,3 kN |
4,6 kN |
6,9 kN |
Luftverbrauch pro Hub |
1,1 l |
2,2 l |
3,3 l |
Hub |
bis 25 mm |
bis 25 mm |
bis 25 mm |
Leistungsbereich : Aluminium Stahl VA |
bis 3,2 mm bis 3,2 mm bis 2,4 mm |
bis 4,8 mm bis 4,8 mm bis 4,0 mm |
bis 6,4 mm bis 6,4 mm bis 5,0 mm |
zu verarbeitende Nietdornlängen |
Kurz-Nietsetzgeräte (120/220/320) |
485 / 510 mm |
485 / 510 mm |
485 / 510 mm |
Lang-Nietsetzgeräte (121/221/321) |
785 mm |
785 mm |
785 mm |
Weitere Nietdornlängen auf Anfrage. |
