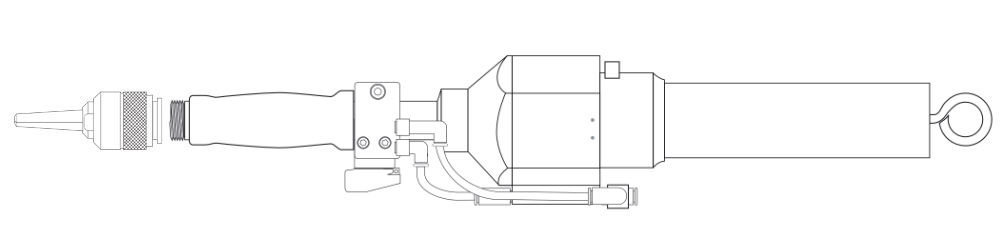

Hängende Nietsetzgeräte DZ 110 - 210 - 310

Hängende Nietsetzwerkzeuge sind in ihrer Handhabung flexibel einzusetzbar. In Kombination mit einem Balancer wird ein nahezu gewichtloses und ermüdungsarmes Nieten am Arbeitsplatz erreicht.

Eine vertikale Aufhängung der Nietsetzwerkzeuge mit einem Handtasterventil am Magazinlauf ermöglicht eine schnelle und einfache Positionierung der Nietgeräte bzw. der Bauteile.

An Arbeitsplätzen mit horizontalen Führungsschienen lassen sich die Nietsetzwerkzeuge auch problemlos in Montagelinien intigrieren.

Als Zubehör sind auch linear geführte Geräteständer mit einem Arbeitsradius bis 600 mm lieferbar.

hängende-Magazinnietwerkzeuge
DZ 110 (111) DZ 210 (211) DZ 310 (311)
Gewicht 1,5 kg (1,6 kg) 1,8 kg (1,9 kg) 2,1 kg (2,2 kg)
Betriebsdruck 6-8 bar 6-8 bar 6-8 bar
Zugkraft (6 bar) 2,3 kN 4,6 kN 6,9 kN
Luftverbrauch pro Hub 1,1 l 2,2 l 3,3 l
Hub bis 25 mm bis 25 mm bis 25 mm
Leistungsbereich :
Aluminium
Stahl
VA

bis 3,2 mm
bis 3,2 mm
bis 2,4 mm

bis 4,8 mm
bis 4,8 mm
bis 4,0 mm

bis 6,4 mm
bis 6,4 mm
bis 5,0 mm
zu verarbeitende Nietdornlängen
Kurz-Nietsetzgeräte (110/210/310) 485 / 510 mm 485 / 510 mm 485 / 510 mm
Lang-Nietsetzgeräte (111/211/311) 785 mm 785 mm 785 mm
Weitere Nietdornlängen auf Anfrage.
